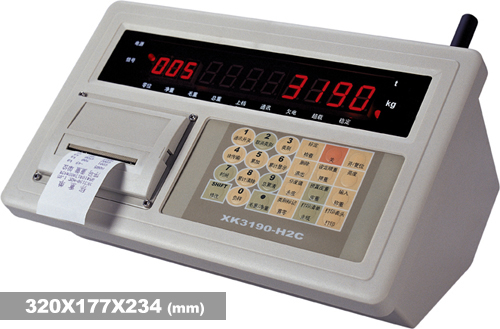

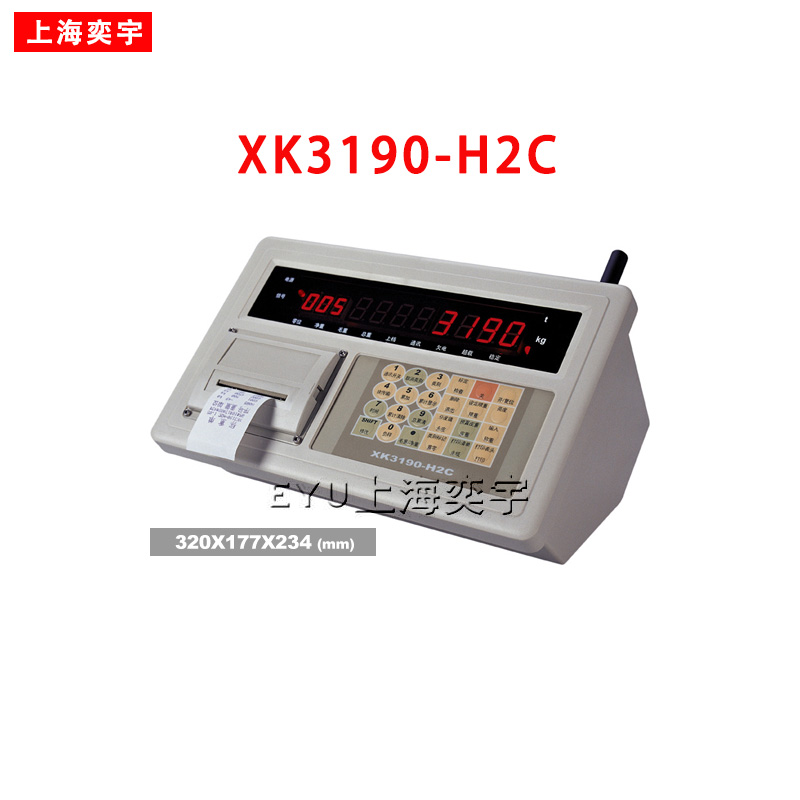

1.  型 號 XK3190-H2C顯示器

2.  XK3190-H2C顯示器準確度 在傳感器*大秤量輸出為 1mV/V 時*大檢定分度數 n=3000。

分度值 0.01~50 共 12 種可選。每次開機時，分度值總是自動設定為檢

定分度值。使用中一般不要改變分度值。

單 位  t、kg、g、mg 4 種可設定（面板只能顯示 t、kg 兩種單位）

3.  模擬部分

轉換原理 24 位 ∑－△式 A/D 轉換器

輸入信號范圍 －2mV~＋18mV

XK3190-H2C顯示器*大凈輸入信號 20mV

轉換速度 6.25 次/秒

A/D 轉換分辨碼 50 萬碼

標 定 全部采用鍵盤操作完成

A/D 模塊供橋電源 DC，5V，可連接 4 個 350Ω的傳感器

傳感器的連接方式 采用 4 線式

顯示周期  160ms

5.  時  鐘 可顯示年/月/日、時/分/秒，自動閏年、閏月。

XK3190-H2C顯示器精 度 + 5s/24h，不受斷電影響。

6.  鍵  盤

數字鍵 0～9, ·, －

功能鍵 24 個（其中 12 個與數字鍵復合使用）

鍵材料 輕觸式薄膜開關

7. 大屏幕顯示器接口 串行輸出方式

傳輸方式 20mA 電流環(恒流源輸出)

傳輸的數據格式 11 位

波特率 600bps

傳輸距離 ≤2000 米

8. 串行通訊接口

傳輸方式 RS232C 或 RS485/RS422(選配)

波特率 波特率可選 600/1200/2400/4800/9600bps

傳輸的數據格式 10 位：1 位起始位、8 位數據位（ASCⅡ編碼）、1 位停止位

傳輸距離 RS232：≤30 米

RS485/RS422：≤1200 米

9.  打印接口 標準并行輸出接口

可配 KX－P1131、LQ1600K、LQ300K 等帶有漢字庫的針式打

印機

10.  數據貯存 可貯存 11 類各 99 組稱重記錄,保存凈重、毛重的信息和稱量時

間、稱量結果?？稍O定類別標志號。

11.  使用電源

儀表電源 220VAC+10%-15%，50/60Hz

秤體電源 12V1.8~2.2Ah 鎳鎘電池組或 CP7－12 蓄電池（選配）

12.  信號傳輸 有線、無線兩種方式

信號傳輸距離  無線 200 米、有線 50 米。

無線傳輸頻率點  230MHz 頻段有 223.300MHz，224.900MHz，230.050MHz，

233.050MHz，234.050MHz

450MHz 頻段有 450.0125MHz，450.0625MHz，

450.1125MHz，450.1625MHz，450.2125MHz

共 10 個頻率點，特殊需要時頻率點可擴充

13. 顯  示  十一位 LED 顯示，類別號 1 位，序號 2 位，重量 8 位

LED 顯示驅動電壓（亮度）16 檔可調。

顯示周期  160ms

14 ．其它功能

1） 采用多種數字濾波方式，擺動角度≤±2°時顯示穩定時間≤10S。

2） 拋物線法非線性修正。

3） 零點跟蹤。

4） 皮重功能：皮重可以稱出，也可以預置。皮重設置范圍 0~Max。凈重、皮重、毛重

狀態有不同的顯示標志。

5） 負秤功能。

6） 節電功能。重量穩定 30 秒后，進入節電狀態，無線數傳每 5 秒傳輸 1 次。重量 30

分鐘不變化則自動關機。

15.  使用環境

使用溫度 儀表： 0℃ ~ 40℃

秤體：-20℃ ~ 40℃

儲運溫度 －25℃ ~ 55℃

相對濕度 ≤85％RH

16.  外  形 320×200×170(mm)

儀表自重 約 2.3 公斤
