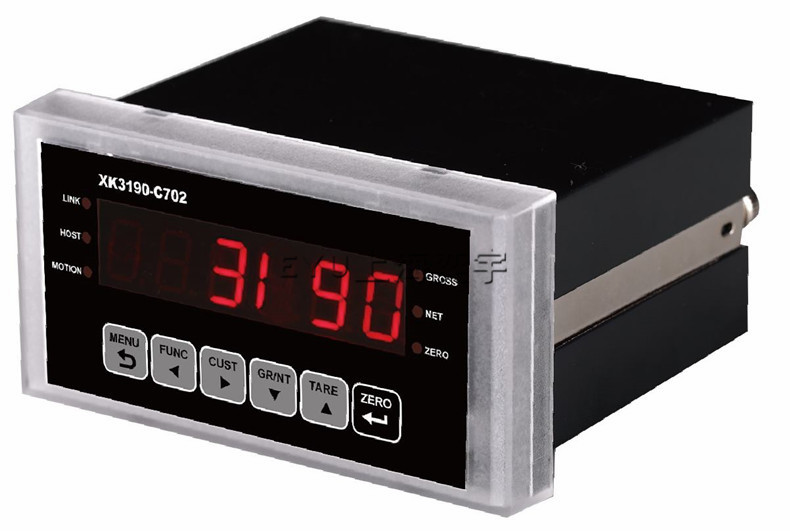

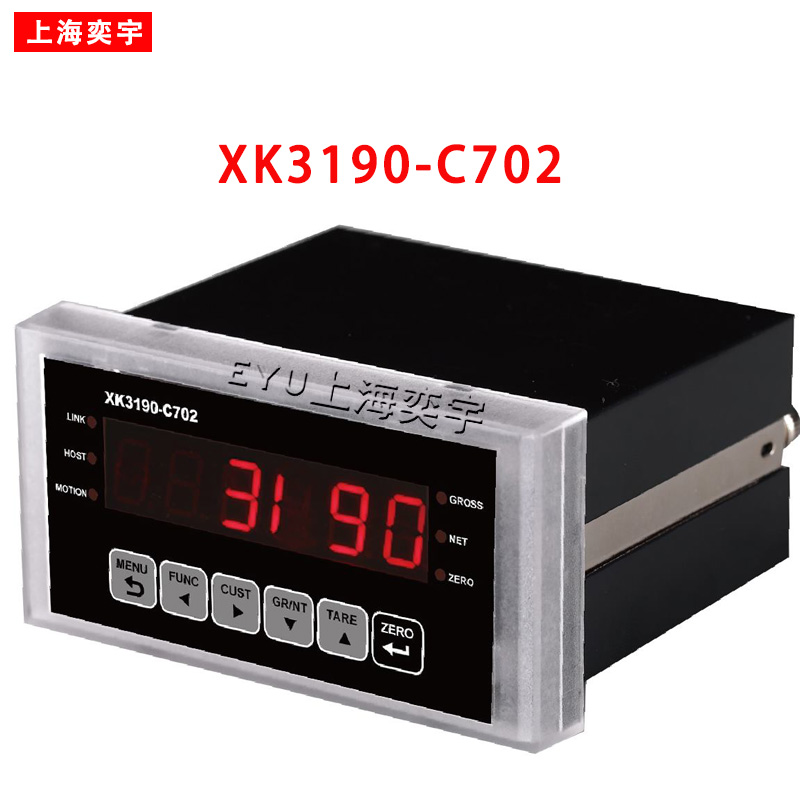

XK3190-C702是一款面板式安裝的現場總線式重量變送器。它采用高速、高精度、高電壓供橋的Σ-△模數轉換技術，集重量變送器與控制功能于一身，既可以通過現場總線、模擬量輸出等方式連接PLC等系統，又可以通過自身靈活的編程功能實現簡單控制流程。

 XK3190-C702現場總線式重量變送器基本功能

◆10V供橋的高精度AD，可讀性達1/60000，
◆高速度AD，速度*快為200次/秒，可通過現場總線接口逐個取出
◆標配MODBUS-RTU現場總線輸出
◆標配4路開關量輸出、2路開關量輸入，可通過現場總線接口控制，也可通過類似PLC指令的方式編程，滿足各種控制流程
◆ XK3190-C702現場總線式重量變送器具有快速標定、分離式標定、免砝碼標定三種標定方式
◆*大5段的非線性修正
◆雙備份參數存儲，硬件寫保護功能，軟件可配置
◆串口功能可配置，可以連接電腦、串口打印機、大屏幕等外設
選配
◆CC-LINK等接口
◆模擬量輸出4~20mA，0~20mA，0~5V，1~5V，0~10V。通過軟件配置輸出方式，調節零點和增益

XK3190-C702現場總線式重量變送器技術參數

◆顯示：采用6位0.4英寸數碼管顯示，6個狀態指示符
◆按鍵：6個輕觸式按鍵
◆傳感器接口：6線制，可接1~4只350歐姆的模擬傳感器
◆供橋電壓：10VDC，150mA
◆AD轉換方式：Σ-△轉換方式
◆AD轉換分辨率：24bit
◆AD轉換速度：10~200次/秒（軟件可設置）
◆電源接口：24V直流（18~36V），6W
◆工作溫度：-10℃~40℃
◆隔離保護：采用全隔離設計，隔離電壓大于1500V/DC

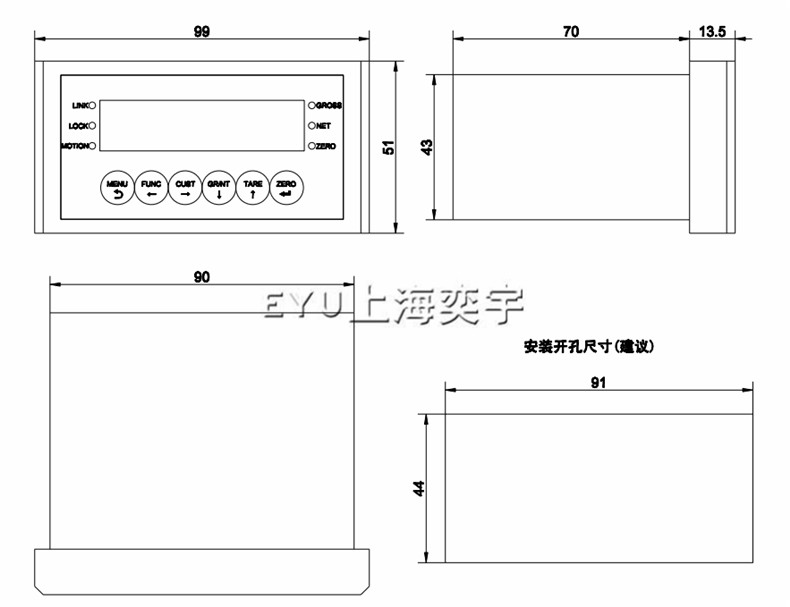

◆外型尺寸  機殼：99×51×84 (mm)（寬×高×深）
◆安裝開孔尺寸：91×44(mm)
 XK3190-C702現場總線式重量變送器標配接口：
◆MODBUS-RTU接口（RS485/RS232自適應)，波特率4800~115200可設
◆2路開關量輸入，4路開關量輸出（晶體管OC門輸出），功能可編程
選配接口
◆16bit高精度模擬量4~20mA，0~20mA，0~5V，1~5V，0~10V
◆開關量擴展，4路輸入輸出，軟件可配置輸入輸出
◆CC-LINK
