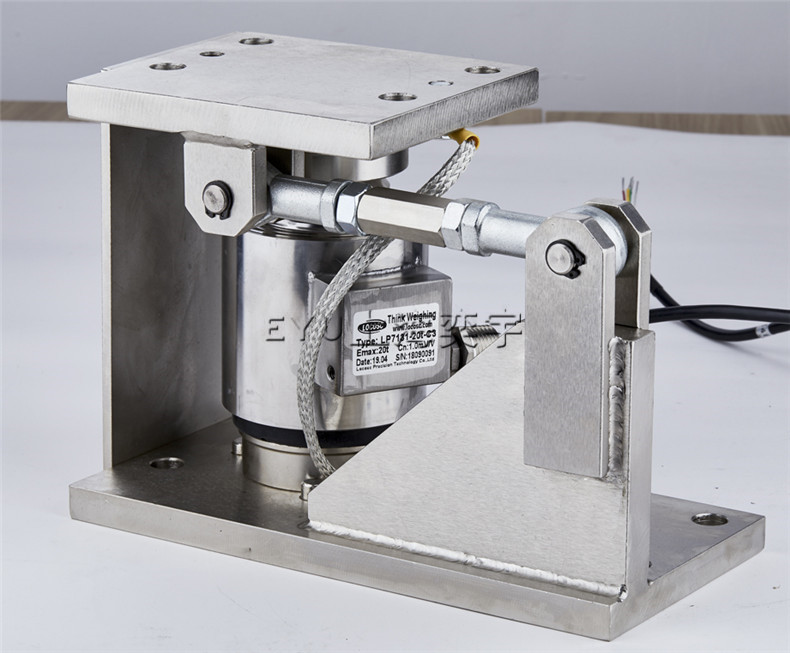

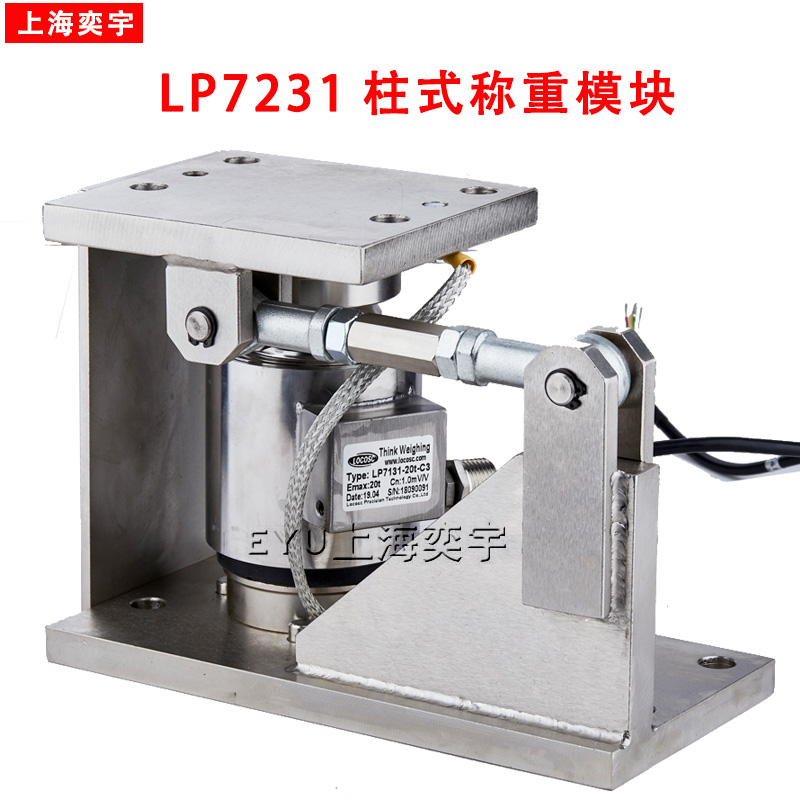

LP7231柱式稱重模塊

單個傳感器量程：2t~50t
材質：合金鋼或者不銹鋼
結構帶拉桿和防傾覆螺栓
應用于大型料倉，高位料倉稱重等

LP7231系列稱重模塊采用LP7131高精度柱式傳感器，配以上下底板、拉桿及防傾覆螺栓，采用3組或者4組稱重模塊組成各類稱重系統；具有安裝方便，稱量穩定，安全可靠等特點，廣泛應用于建材、醫藥、化工等行業。

LP7231柱式稱重模塊技術參數

量程: 2,3,5,10,20,30,50 t

準確度等級:  OLML C3

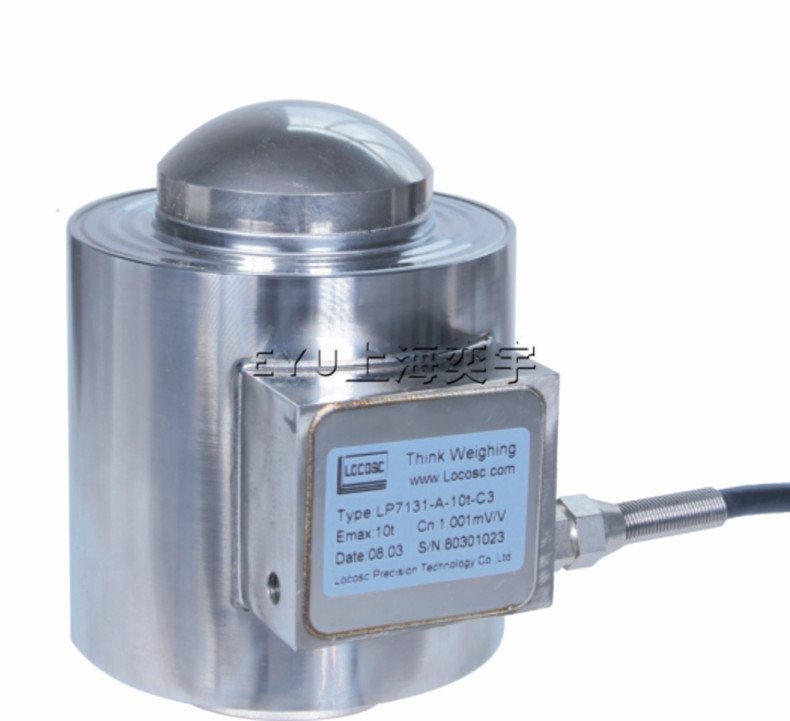

傳感器型號: LP7131

防爆可選：

         防爆標志: Ex ia IIC T4 Ga

         防爆證號: GYB14-1711X

LP7231柱式稱重模塊結構特點

結構緊湊，長期穩定性好

帶拉桿和防傾覆裝置，安全可靠

采用搖柱式傳感器，具有自復位功能保證計量精度

材質有合金鋼鍍鎳或者不銹鋼

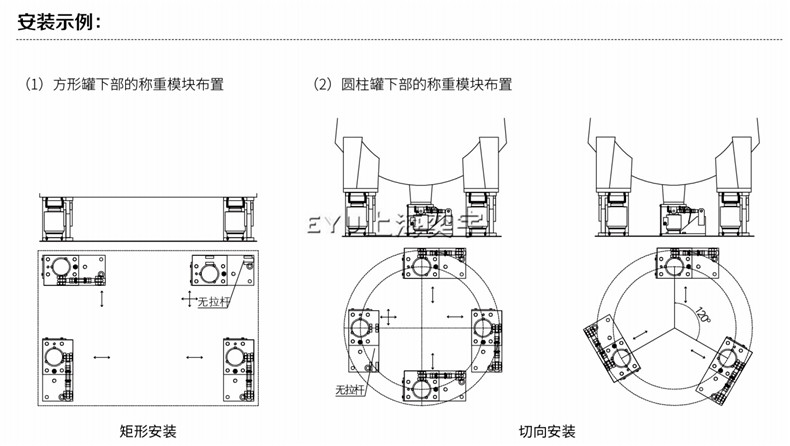

LP7231柱式稱重模塊組合方式

    在一個稱重系統中，使用三套或者四套稱重模塊。標準組合為：

1、四件套組合中其中一套的拉桿去掉

2、三件套采用切向安裝

安裝基礎要求

防傾覆螺栓組件（配一只模塊）

注：防傾覆螺栓組件由用戶根據設備需求自行準備或另外訂購。

LP7231柱式稱重模塊安裝步驟：

1. 安裝前應先準備好安裝基礎，安裝基礎必須堅實可靠，且水平垂直，平面度要求不超過3mm。

2. 將模塊放在各安裝點上，放下秤體。

3. 調整模塊底板和頂板的水平，確保所有模塊頂板均在同一水平面上，且平面度要求不超過3mm，必要時可加墊片調整。

4. 將模塊頂板和底板焊接或用緊固件聯接到秤體和基礎上。

5. 待頂板和底板均固定后，卸掉支撐板。

6. 檢查傳感器是否垂直，如不垂直，可用以下方法調整：

l 松開安裝螺栓，松開側向限位上的螺母。

l 轉動側向限位中間的六角螺栓可調節側向限位的長短，因此可移動頂板或頂板盲孔中的上承壓頭，從而調節傳感器的垂直。

l 重新緊固側向限位上的螺母和安裝螺栓。

l 再次檢查一遍傳感器是否垂直。

7. 將接線盒安裝在傳感器電纜可方便聯接的地方。

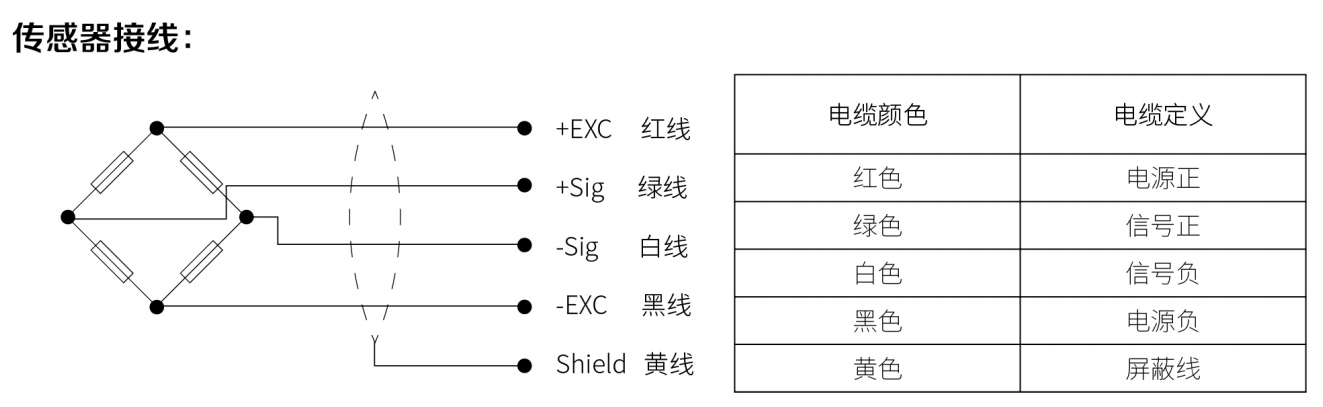

8. 將傳感器電纜按電纜色標正確接入接線盒中。

9. 將顯示儀表的電纜也接入接線盒中。

10. 檢查安裝，確保各部分可正常工作。

注意：焊接時應安全接地，不可使電流通過傳感器

側向限位的水平抗力：

LP7231-2~50t：25KN
