一、概述

JZ7300-50在線動態檢重秤，是一種高精度的在線檢重機，主要對流水線中通過的已包裝產品或物品進行在線稱重，他可以檢測出產品的重量的合格/超重/欠重，不合格的予以剔除或報警。

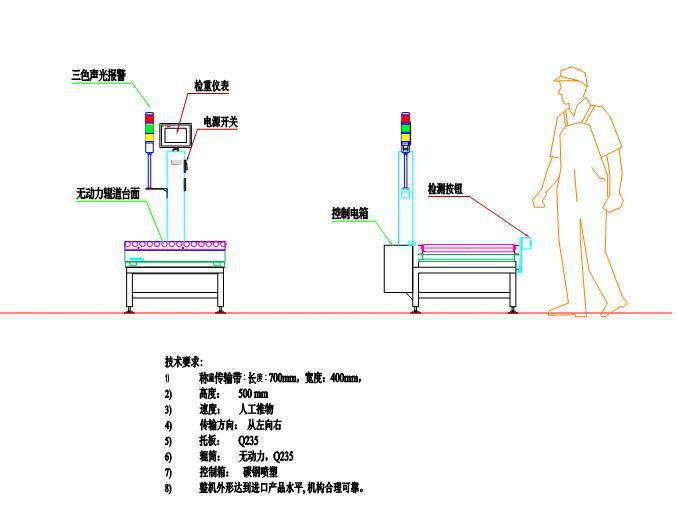

示意圖（僅供參考）

二、主要JZ7300-50在線動態檢重秤的技術參數

工作方式：連續運行；

秤量范圍：20--50 kg；

顯示重量分辨率：d=5g；

精度；±10g，與產品通過速度、形狀與重量大小有關。

檢測數量:5 件/分鐘。

檢重：超重   欠載   合格

檢重輸出：超差報警及剔除

三、JZ7300-50在線動態檢重秤功能說明

1)  動態稱重：實時顯示通過產品的重量值；

2)  分 類 ： 通過報警燈和指示燈指示當前產品的分類情況；

3)  檢重輸出：開關信號輸出

    檢重儀表：靜態檢重儀表

    選重系統非線性誤差＜0.02%Fs。

    具有零點自動跟蹤功能。

    一個 232/422 通訊接口，輸出當前檢測結果。

    檢重物料：箱包裝。

    超差三色蜂鳴報警器

10) 設備防護等級

IP65。

四、機械性能

（一）動態檢重要求：

1)  稱量傳輸帶：長度：700mm，寬度：400mm，

2)  高度：       500 mm

3)  速度：       人工推物

4)  傳輸方向：   從左向右

5)  托板：       Q235

6)  輥筒：       無動力，Q235

7)  控制箱：     不銹鋼拉絲

8)  整機外形達到進口產品水平, 機構合理可靠。

（二）控制箱組成：

1)  控制箱內部：電源總開關，開關電源，數據處理器，接線端子排等其它電器元件組成。

2)  控制箱面板：稱重控制儀，啟動、停止按鈕、指示燈等組成。

3)  開關電源：   歐姆龍 或 臺灣明緯

4)  低壓元件：   按鈕和控制開關施耐德。

5)  報警燈：     西門子三色報警燈

重量不合格品處理方式：

不停機，分檢,，超差報警

五、控制方式

檢重秤控制柜上設有啟動、停止按鈕。在工作操作面設有操作盒，方便員工操作。

六、使用環境

工作溫度: -5℃～60℃；

相對濕度＜90%RH

電源：交流 220V±10%

為確保達到*好的精度，檢重秤的安裝地點應避免震動及空氣的流動。

七、產品試驗 、檢驗方法及標準

現場設備安裝調試完成后，甲方應在接到乙方要求驗收通知單后一周內組織驗收，設備經3次20小時連續運轉，達到運行速度、精度與基本功能，整機就視為合格，甲方應簽發設備合格驗收?qǐng)?bào)告。（甲方不能因乙方設備的細小瑕疵而影響整機的驗收）乙方對檢重秤上可能出現的影響能力的諸如：物料供應不穩定,前道、輔助設備不穩定和人工輔助引起的性能下降不承擔責任。不提供計量檢測資質。

八、售后服務

本公司對銷售出產的檢重秤設備產品質量實行質保一年，在質保期內，凡因質量問題引起的系統不能正常使用者，本公司負責免費服務，承擔更換及維修費用，直到用戶正常使用。如因用戶的原因造成的故障以及質保期后發生的故障，本公司負責有償服務，長期優惠提供備品備件，確保用戶正常使用。

為了保證設備得到正常的操作使用和及時的維護，本公司十分重視對用戶使用和維修人員的培訓，設備在用戶現場調試驗收合格后，本公司現場的技術人員將對用戶首先進行操作和使用培訓；另在常州公司本部，為用戶免費培訓維修人員1～2名。（接受培訓的人員的交通和食宿費用自理）。

以下情況不享有免費保修服務：

1、易損件和消耗品

2、用戶誤操作所造成的設備損害

3、用戶自行對設備進行改造

其它

本協議與合同有出入之處，以合同為準。
