動態循環鏈碼校驗裝置技術說明： 生產的動態循環鏈碼裝置操作簡單，自動化程度高，既可自動運行又可手動運行。檢測數據可直接進入儀表和計算機，不需中間環節，直接得出校驗數據，與皮帶秤聯網自動修改皮帶秤參數，極為方便。

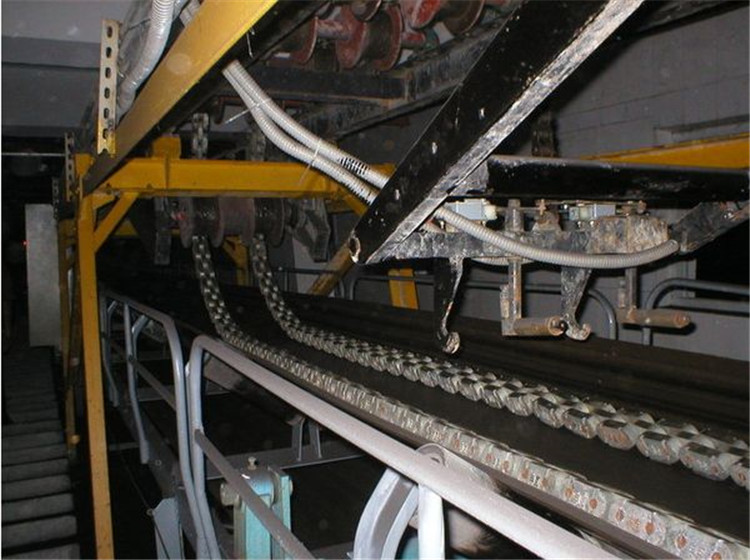

循環鏈碼的工作原理： 鏈碼圈通過電動推桿的運動搭壓在皮帶上，鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時，作用在皮帶秤上的重量就是鏈碼圈的標準重量，當鏈碼圈不停轉動N圈時，儀表通過測速傳感器的信號傳遞得出作用在皮帶秤上的重量＝圈數×標準重量。皮帶秤儀表顯示值應以循環鏈碼儀表的顯示值為基準進行調整，從而實現皮帶秤的動態核試驗。

能滿足瞬時流量、累積流量的4～20mA信號輸出并能與DCS系統可靠通訊。

循環鏈碼輸入：

   · 重量：來自鏈碼圈的標準重量信號；

   · 速度：來自數字式測速傳感器的脈沖信號；

 該裝置配有控制箱，既可自動運行，又可手動運行。
 該裝置方便用戶維護，減少工作量，降低成本。
 整套裝置可以和廠里DCS系統聯網，既可遠程自動操作，也可現場手動操作。
 鏈碼潤滑，只需在鉸接處加注5號機油潤滑，即可保證各鏈節靈活轉動。
 整套裝置設計先進，操作簡便，維護方便。

  根據中華人民共和國計量檢定規程JJG650-90中規定，在約定的時間內，鏈碼可以作為一種模擬負荷標準，為了保證校驗精度和可靠性，一般選用兩條鏈碼。

循環鏈碼設備特點 ：

 模擬皮帶張力更準確，更接近于實物校驗。

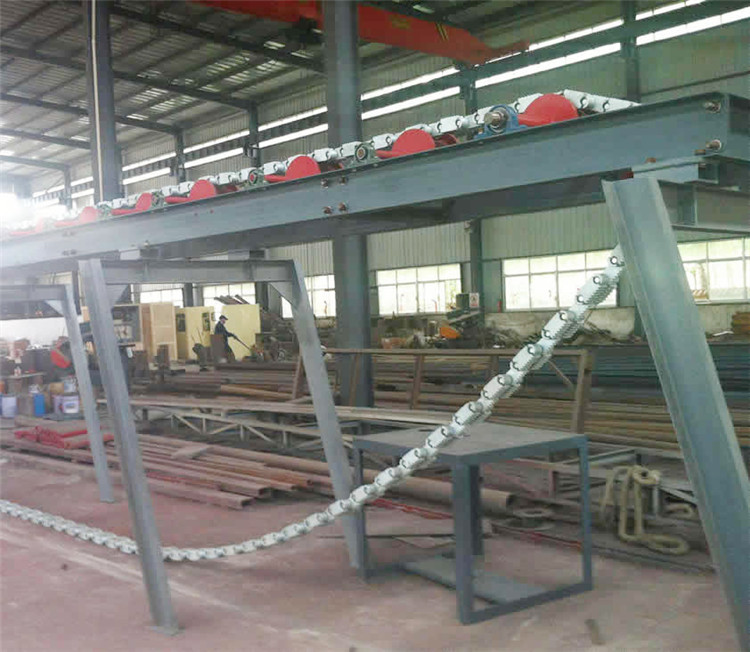

 該裝置采用型鋼作為支承，整體剛度高、穩定性好。
 該裝置配有控制箱、儀表、檢測傳感器，既可自動運行，又可手動運行。
 該裝置與電子皮帶秤配合使用，既滿足用戶上煤計量要求，又方便用戶維護，減少工作量，降低成本。
 鏈碼潤滑，只需在鉸接處加注5號機油潤滑，即可保證各鏈節靈活轉動。
 整套裝置設計先進，操作簡便，維護方便。

循環鏈碼設備概述：EYU型皮帶自動鏈碼校驗裝置是對安裝在皮帶輸送機上的電子皮帶行校驗的設備，廣泛應用于電力、冶金、化工、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。實現對電子皮帶秤精度的自動校驗，通常用于校驗準確度等級為(0．5)～(2．0)之間的各類電子皮帶秤 。

循環鏈碼產品介紹：EYU型皮帶手動鏈碼校驗裝置，符合中華人民共合國國家計量檢定規JJG195-2002的規定，是一種模擬負荷標準器，能更方便地校準和修正電子皮帶秤的計量精度。在使用時將標準重量鏈碼接成一條整鏈，跨過秤區有效長度，放置于被校驗的電子皮帶秤上方，兩端固定即可。

循環鏈碼工作原理：電子皮帶秤調零后，標準重量的砝碼在皮帶運行時，動態模擬物料狀態，通過秤體把重量傳給稱重傳感器，同時，系統設定此時的皮帶運行速度為恒速，稱重顯示器經運算，并顯示出瞬時計量。系統選用自動收卷裝置時，整條鏈碼的放落、收卷均由電動卷揚機來完成，更加方便、簡捷省力。

循環鏈碼系統構成與特點：

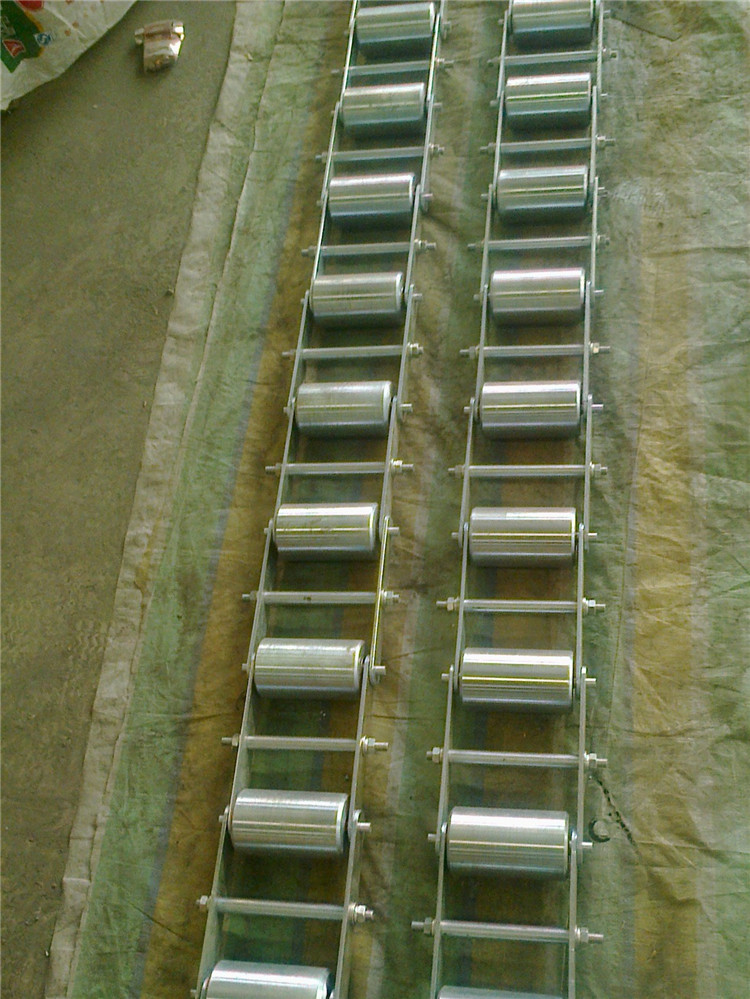

◆EYU型鏈碼標定裝置，由滾球、鏈片、內外連板和掛環等組成。

◆ 標定精度高（靜態0.03%，動態0.1%）

◆ 比實物校驗結構簡單，造價低，比掛碼裝置更接近實際

◆ 結構合理，構成均勻，操作方便

◆ 占地面積小，系統安全可靠

◆ 節省人力，工作效率高
